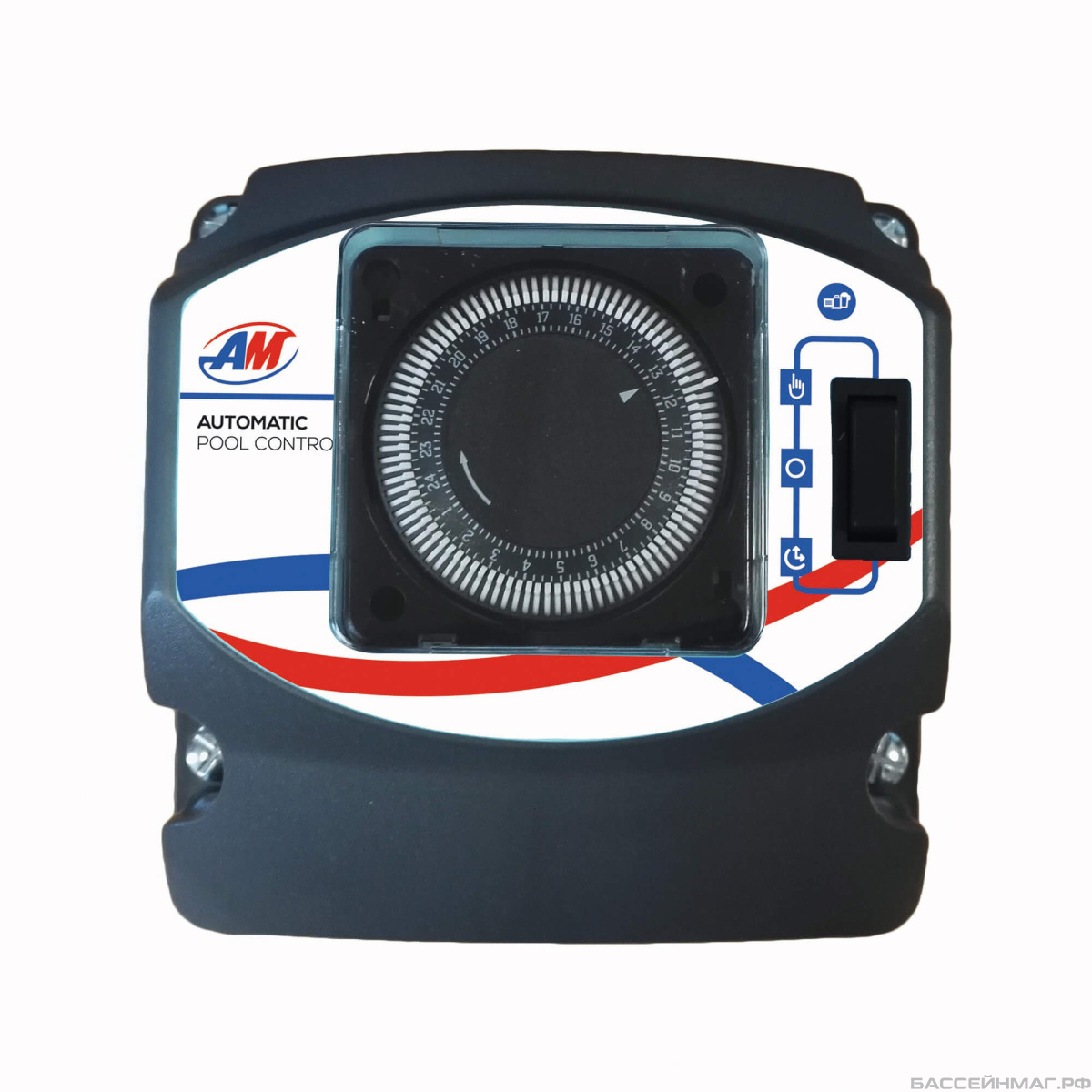

Панель управления фильтрацией CCEI 4,0-6,3A 0,55-0,74кВт 230В / 1,47-2,2кВт 400В
Щит управления фильтровальной установкой CCEI PF10B143 - предназначен защиты насоса и автоматического включения системы фильтрации в заданный таймером момент времени, встроена защита от отсутствия фазы и перегрузок по току насоса. Применяется для управления работой однофазного или трёхфазного насоса фильтровальной установки. Представляет собой контрольную панель с суточным электромеханическим таймером. В корпус панели встроена микропроцессорная плата управления.
Функции щита управления фильтровальной установкой CCEI PF10B143 :
1. Установка автоматического режима управления насосом
2. Включение и отключение насоса
3. Настройка периодичности циклов фильтрации
4. Настройка продолжительности циклов фильтрации
Технические характеристики щита управления фильтровальной установкой CCEI PF10B143:
- Напряжение питания: 220 В или 380 В
- Потребляемая мощность: 0,002 кВт
- Максимальная коммутируемая мощность для 220в: от 0,55 до 0,74 кВт
- Максимальная коммутируемая мощность для 380в: от 1,47 до 2,2 кВт
- Ток, макс. : 4,0 – 6,3 А
- Класс защиты корпуса: IP 67
- Размер щита: 160x160x140 мм
- Масса: 0,8 кг
Работа щита управления фильтровальной установкой CCEI PF10B143
Блок состоит из термомагнитного автоматического выключателя, контактора, таймера программирования и трехпозиционной кнопки. Термомагнитный автоматический выключатель обеспечивает защиту насоса от перегрузки по току. Контактор позаботится о части управления фильтрационным насосом.
Выбор модели блока серии PICCOLO PI-10 должен осуществляться в зависимости от тока, потребляемого насосом. Используйте регулировочный винт на термомагнитном автоматическом выключателе в соответствии с током.
- PI1012……………………1.6-2.5A
- PI1013……………………...2.5-4A
- PI1014………………………...4-6A
- PI1015……………………….6-10A
- PI1016……………………….9-14A
Кнопку фильтрации можно установить в трех различных режимах.
Первый режим - 24/24ч позволит блоку игнорировать запрограммированное время работы насоса фильтрации и отправит ему задачу фильтровать непрерывно.
Второй режим - подчиненный таймеру. В этом случае таймер будет управлять насосом фильтрации. Насос фильтра будет работать только в установленное время. Ниже ознакомьтесь с принципом работы таймера.
Третий режим - позволяет полностью дезактивировать фильтрационный насос.
